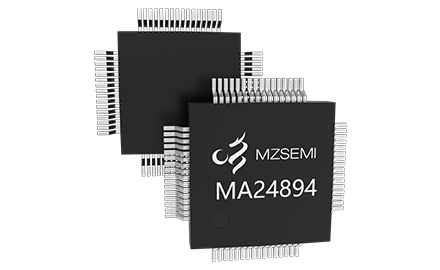

MA2489424-bit 1MSPS Σ-Δ型ADC
產品簡介

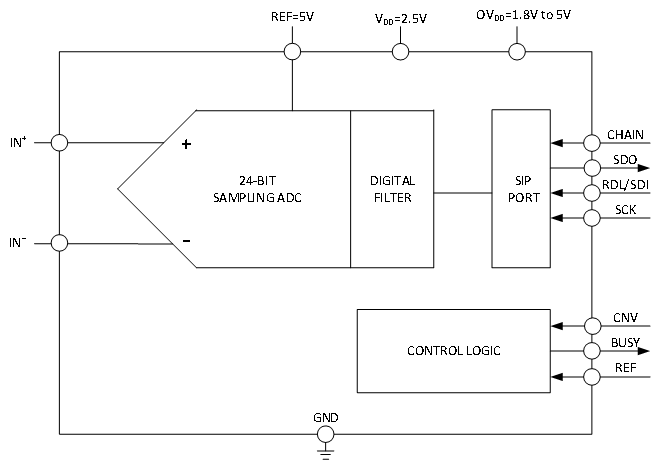

MA24894是一款低噪聲、低功耗、高速24位 SAR ADC，帶有集成數字平均濾波器。MA24894由2.5V電源供電，具有0V至VREF偽差分單極輸入范圍，VREF范圍為2.5V至5.1V，典型功耗僅21mW。在24位時可實現±4.5ppm的最大輸入，且無漏碼。MA24894內置數字平均濾波器，可以實時平均1到65536個轉換結果，極大地提高了動態范圍，從1Msps時的98dB提高到15.25sps時的140dB。不需要單獨的編程接口或配置寄存器。高速SPI兼容串行接口支持1.8V、2.5V、3.3V和5V邏輯。
應用：
醫學影像，地震學，能源勘探，工業過程控制等
優勢和特點
? ±0.5ppm INL (Typ)
? –116dB THD (Typ) at fIN = 2kHz
? Integrated Digital Filter with Real-Time Averaging
? Guaranteed Operation to 85°C
? Low Power: 21mW at 1Msps
? Single 2.5V Supply
? 98dB SNR (Typ) at 1Msps
? Pseudo-Differential Unipolar Input Range: 0V to VREF
? 140dB Dynamic Range (Typ) at 15.25sps
? 1.8V to 5V SPI-Compatible Serial I/O with Daisy-Chain Mode
關鍵參數
MA24894 | |
產品狀態 (Status) | EN |
通道數 （Channels） | 1 |
分辨率 (Resolution) | 24 |
采樣速率 (Sample Rate) | 1M |
信噪比 (SNR) | |
積分非線性 (INL) | |
結構 (Architecture) | Sigma-Delta |
數據輸出接口(Output Interface) | |
功耗 (Power) | |
封裝 (Package) |
