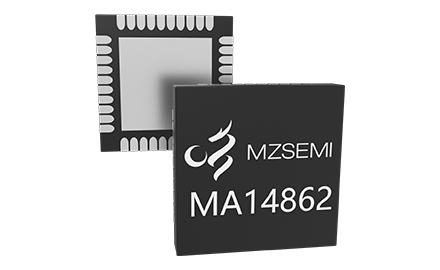

MA1486214-bit 150MSPS SAR-ADC
產品簡介

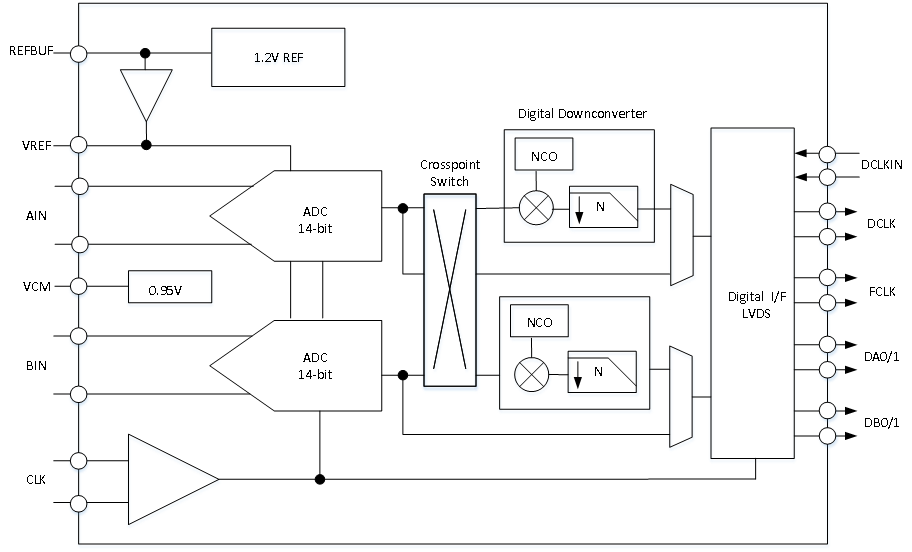

MA14862是一款14 位、125MSPS高速雙通道ADC，可實現超低噪聲性能和 -156.9dBFS/Hz 的噪聲頻譜密度，還具有出色的線性度和動態范圍。MA14862可提供中頻采樣支持，因此非常適合各種應用。該 ADC在125MSPS下的功耗僅為每通道 100mW，其功耗隨采樣率減小而迅速降低。MA14862使用串行 LVDS (SLVDS) 接口輸出數據，可更大限度減少數字互連的次數。該器件支持 –40?C 至+105?C 的工業級工作溫度范圍。
應用：
高速數據采集，軟件無線電，通信基礎設施，頻譜分析儀，儀器儀表，光譜分析，雷達
優勢和特點
? 本底噪聲：-156.9dBFS/Hz
? INL：±2.6LSB；DNL：±0.9LSB
? 信噪比（SNR）：77.5dBFS
? 工業溫度范圍：-40°C 至 +105°C
? 無雜散動態范圍（SFDR）：84dBc HD2、HD3
? 片上數字濾波器（可配置）：2 倍~32 倍抽取率
? 低功耗：100mW/ch
? 串行 LVDS 數字接口
? 輸入帶寬：1.4GHz (3dB)
關鍵參數
MA14862 | |
產品狀態 (Status) | EN |
通道數 （Channels） | 2 |
分辨率 (Resolution) | 14 |
采樣速率 (Sample Rate) | 150M |
信噪比 (SNR) | |
積分非線性 (INL) | |
結構 (Architecture) | SAR |
數據輸出接口(Output Interface) | |
功耗 (Power) | |
封裝 (Package) |
