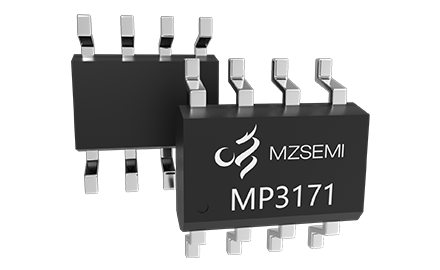

MP317112V or Adjustable, High-Efficiency, Low IQ, Step-Up DC/DC Controller
產品簡介
MP3171是一款升壓開關控制器，采用獨特的限流脈沖頻率調制（PFM）控制方案，可在30mA至2A的負載上提供90%的效率，同時本身工作功耗小于110μA。MP3171工作開關頻率可高達300kHz，輸入電壓范圍為2V至16.5V，輸出電壓預設為12V，或可使用兩個電阻器進行調整。MP3171通過在所有負載條件下使用單個100mV電流限制閾值，優化了低輸入電壓下的效率并降低了噪聲。MP3171驅動一個外部N溝道MOSFET開關，允許它為高達24W的負載供電。
應用：
正LCD偏置發生器，高功率RF PA，掌上電腦/手持終端，電池供電應用，便攜式通訊器
優勢和特點
? 90% Efficiency for 30mA to 2A Load Currents
? 2V to 16.5V Input Range
? Up to 24W Output Power
? Preset 12V or Adjustable Output Voltage
? 110μA (max) Supply Current
? Current-Limited PFM Control Scheme
? 5μA (max) Shutdown Current
? Up to 300kHz Switching Frequency
關鍵參數
MP3171 | |
類型 | Boost |
最小輸入電壓（V） | 2 |
最大輸入電壓（V） | 16.5 |
最大輸出電流（A） | 2 |
典型靜態電流（mA） | 0.005 |
反饋電壓 (V) | |
最大開關頻率（kHz） | 300 |
控制模式 | PFM |
特性 | |
封裝 |
