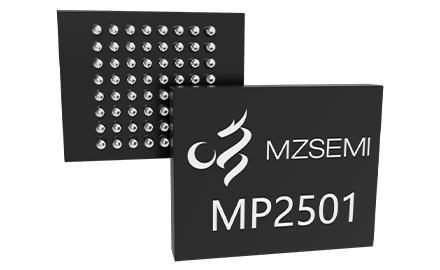

MP250120A User-Configurable Quad-Phase Buck Converter
產品簡介
MP2501是一款四相高效降壓轉換器，能夠提供高達20A的最大電流?？删幊虇?關閉順序和用戶可選擇的相位配置使MP2501成為最新一代處理器供電的理想選擇。MP2501具有高效率和小解決方案尺寸，針對空間受限的單節電池供電應用進行了優化。MP2501采用自適應導通時間PWM控制方案，并具有SKIP和低功耗SKIP模式，可提高輕負載效率?？删幊屉娏飨拗仆ㄟ^優化電感器尺寸減少了整體解決方案的占板面積。差分檢測提供高輸出電壓精度，而增強型瞬態響應 (ETR) 允許針對負載瞬態快速調整輸出電壓?？删幊誊泦?停止和斜坡上升/下降轉換率可在穩壓器在工作狀態之間轉換時控制浪涌電流。
應用：
CPU/GPU、FPGA 和 DSP；AR/VR頭戴設備和游戲控制器；鋰電池供電設備；空間受限的便攜式電子產品等。
優勢和特點
? 20A Maximum Output Current (5A per Phase)
? Auto (SKIP/PWM) and Forced PWM Modes
? VIN Range: 2.5V to 5.5V
? Enhanced Load Transient Response
? VOUT Range: 0.250V to 1.525V with 5mV Steps
? Programmable Ramp-Up/Down Slew Rates
? ±0.5% Initial Output Accuracy with Differential Sensing
? Programmable Startup/Shutdown Sequence
? 5 User-Selectable Phase Configurations
? UVLO, Short-Circuit, and Thermal Protections
? 91% Peak Efficiency (VIN = 3.8V, VOUT = 1.1V)
關鍵參數
MP2501 | |
類型 | Multi-PHA Buck |
最小輸入電壓（V） | 2.5 |
最大輸入電壓（V） | 5.5 |
最大輸出電流（A） | 20 |
典型靜態電流（mA） | |
反饋電壓 (V) | |
最大開關頻率（kHz） | |
控制模式 | |
特性 | |
封裝 |
