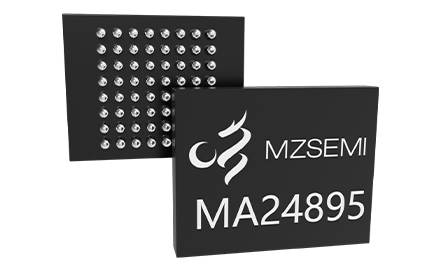

MA2489524-bit 2MSPS SAR-ADC
產品簡介
MA24895是一款雙通道、同步采樣、2MSPS SAR ADC，具有最大±0.9 ppm INL和24位無缺失碼，可在?40°C至+125°C范圍內實現極高的精度。低漂移、內部精密參考緩沖器簡化了與其他系統電路的電壓參考共享。當使用5伏參考電壓時，MA24895可提供106 dB的典型動態范圍。內置的可編程平均濾波器可將動態范圍提高至153dB。寬差分輸入和共模范圍允許輸入在不飽和的情況下使用全±VREF范圍，從而簡化信號條件和系統校準。簡易驅動模擬輸入的改進設置拓寬了兼容的模擬前端組件的選擇范圍。支持單端和差分信號。
應用：
自動測試設備、工業控制、醫療儀器、地震學、精密儀器儀表測量
優勢和特點
? Throughput: 2 MSPS per channel maximum
? 15 mW per channel at 2 MSPS
? INL: ±0.9 ppm maximum from ?40°C to +125°C
? Wide input common-mode range
? SNR: 105.7 dB typical
? External reference voltage range: 4.096 V to 5 V
? THD: ?127 dB typical
? Programmable block averaging filter with up to 216 decimation
? NSD: ?166 dBFS/Hz typical
? Flexi-SPI digital interface
關鍵參數
MA24895 | |
產品狀態 (Status) | EN |
通道數 （Channels） | 2 |
分辨率 (Resolution) | 24 |
采樣速率 (Sample Rate) | 2M |
信噪比 (SNR) | |
積分非線性 (INL) | |
結構 (Architecture) | SAR |
數據輸出接口(Output Interface) | |
功耗 (Power) | |
封裝 (Package) |
